引言

馬達安裝板作為電機系統的核心支撐結構，其精度與可靠性直接影響整機性能。隨著電機技術向高效化、輕量化、集成化方向發展，對安裝板的制造工藝提出了更高要求。精密沖壓技術以其高效率、高一致性等優勢，成為馬達安裝板制造的首選工藝。本文將深入探討精密沖壓技術在馬達安裝板制造中的創新應用。



 一、馬達安裝板的功能要求與技術挑戰



 1. 核心功能特性

- 結構支撐功能：承受電機運行時的振動與扭矩

- 精度保持功能：保證電機與傳動系統的對中精度

- 熱管理功能：輔助電機散熱，防止熱變形

- 電磁兼容性：減少電磁干擾，提高系統穩定性

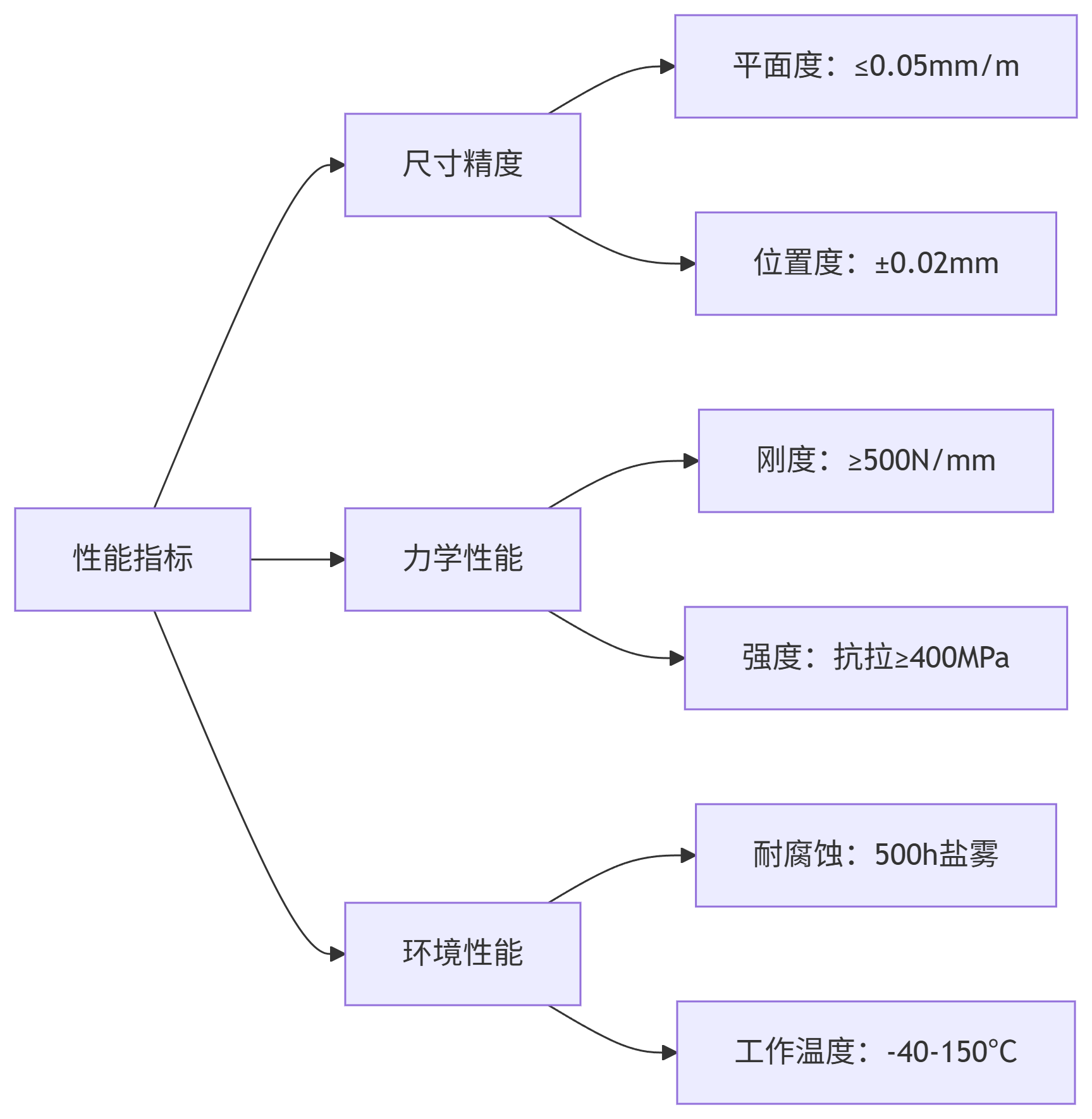

 2. 關鍵技術指標



 3. 制造難點分析

- 薄板結構易變形：沖壓過程中應力釋放導致變形

- 多孔位精度要求高：安裝孔位置度要求±0.02mm

- 材料性能要求苛刻：需要同時滿足強度與韌性要求

- 表面質量要求高：需要良好的平面度與表面粗糙度



 二、精密沖壓工藝創新



 1. 材料選擇與處理

- 高強度鋁合金：5052-H32, 6061-T6

- 優質碳鋼：SPCC, SECC

- 不銹鋼材料：SUS304, SUS430

- 復合材料應用：鋁鋼復合板

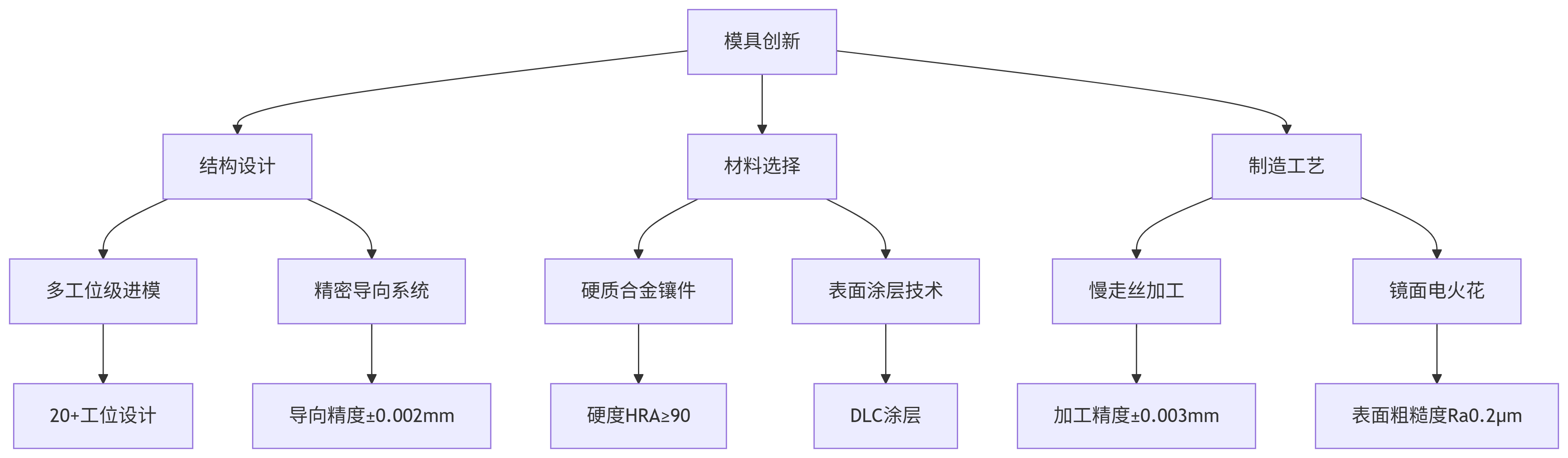

 2. 模具技術突破



 3. 沖壓工藝優化

- 多工步精密成形：分步?jīng)_壓減少應力

- 液壓墊技術：控制材料流動，減少變形

- 在線檢測補償：實時監測，動態調整

- 智能潤滑系統：精確控制潤滑量



 三、結構設計與性能優化



 1. 創新結構設計

- 加強筋優化布置：提高剛度，減輕重量

- 安裝孔位強化設計：防止螺紋滑牙

- 散熱結構設計：增加散熱面積，提高散熱效率

- 防振結構設計：減少振動傳遞



 2. 輕量化設計

- 拓?fù)鋬?yōu)化技術：材料分布最優化

- 中空結構設計：減重30%以上

- 薄壁化設計：厚度減薄，強度不變

- 材料替代：鋁合金替代鋼材



 3. 性能仿真分析

- 結構強度分析：有限元應力仿真

- 振動特性分析：模態分析與諧響應分析

- 熱變形分析：熱-結構耦合仿真

- 疲勞壽命預測：基于損傷累積理論



 四、典型應用案例



 案例1：新能源汽車驅動電機

- 材料：6061-T6鋁合金

- 減重效果：比鋼制件輕45%

- 散熱性能：散熱面積增加60%

- 批量生產：月產50萬件



 案例2：工業伺服電機

- 精度要求：安裝面平面度0.02mm

- 動態平衡：不平衡量＜0.1g·mm

- 環境適應性：IP67防護等級

- 使用壽命：10年免維護



 案例3：微型無人機電機

- 尺寸精度：±0.01mm

- 重量控制：＜5g/件

- 批量一致性：CPK≥2.0

- 特殊要求：電磁屏蔽功能



 五、質量保證體系



 1. 檢測與測量

- 三坐標測量：關鍵尺寸100%檢測

- 光學平面度測量：全場平面度分析

- X射線檢測：內部缺陷檢測

- 材料成分分析：光譜分析儀



 2. 性能測試

- 剛度測試：靜態加載試驗

- 振動測試：掃頻振動試驗

- 鹽霧試驗：耐腐蝕性能測試

- 疲勞試驗：循環載荷壽命測試



 3. 過程控制

- SPC統計過程控制

- MSA測量系統分析

- FMEA失效模式分析

- 全流程追溯系統



 六、未來發展趨勢



 1. 技術發展方向

- 一體化設計：與電機殼體集成設計

- 智能監控：嵌入傳感功能

- 自適應結構：智能材料應用

- 綠色制造：可回收材料應用



 2. 工藝創新趨勢

- 激光沖擊強化：提高疲勞壽命

- 3D打印技術：復雜結構制造

- 數字化工廠：智能制造系統

- 柔性制造：快速換模技術



 3. 應用領域拓展

- 航空航天：高溫合金應用

- 醫療器械：生物相容材料

- 機器人技術：輕量化結構

- 新能源：高效散熱設計



 結語

馬達安裝板的精密沖壓制造技術正在向高性能、輕量化、智能化方向發展。隨著新材料、新工藝的不斷應用，安裝板的性能將進一步提升，為電機系統的小型化、高效化提供重要支撐。制造企業需要加強技術創新，完善質量體系，以適應日益提高的市場需求。未來，隨著智能制造技術的發展，馬達安裝板的制造將更加精密、高效、可靠。
